Как работает НПФ
Принцип работы установки
Установка предназначена для фильтрования воды, содержащей высокодисперсные нерастворимые примеси. В фильтре этой установки очистка воды происходит при ее прохождении через тонкий слой фильтрующего материала (фильтроперлита), нанесенного намывом на поверхность фильтрующих элементов (патронов).

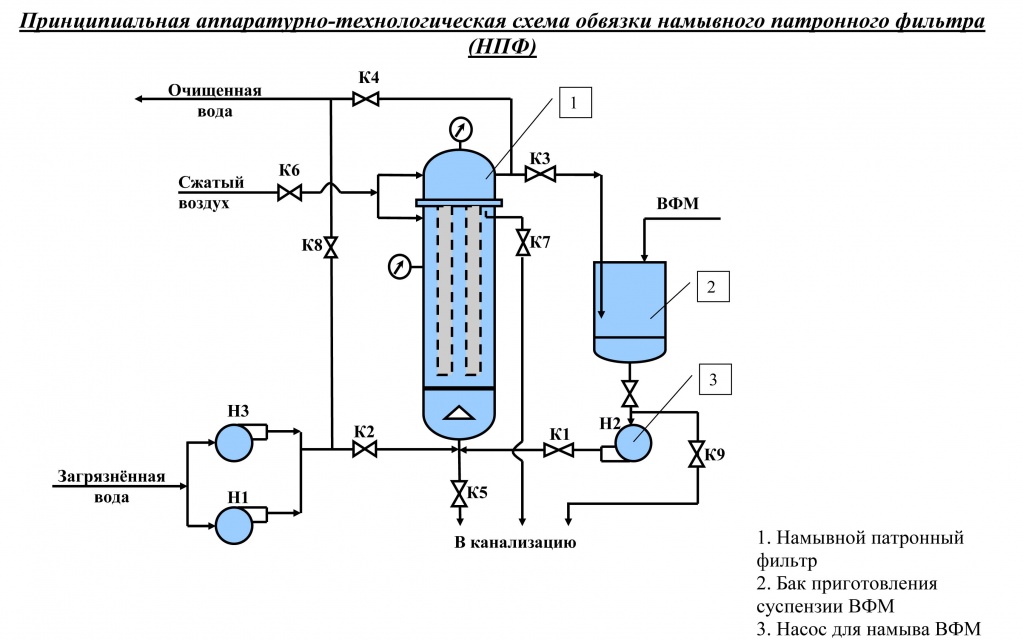

Схема установки приведена на рисунке.
Подготовка фильтра к работе заключается в намыве фильтрующего материала на поверхность фильтрующих патронов. Она начинается с заполнения водой корпуса фильтра 1 и бака 2. Затем в бак 2 выливается необходимое количество концентрированной суспензии фильтроперлита, после чего содержимое бака насосом Н2 подается в фильтр. В течение 12-15 минут вода с суспензией циркулирует по замкнутому контуру: фильтр 1 - бак 2. Частицы суспензии оседают на поверхности фильтрующих элементов, образуя равномерный фильтрующий слой толщиной около 2 мм. После окончания процесса намыва, насос Н2 выключается и, в фильтр подается исходная вода для фильтрования.
В ходе рабочего процесса происходит накопление задержанных примесей. Задержанные частицы сами формируют фильтрующий слой и по мере накопления слоя примесей площадь его фильтрующей поверхности увеличивается. Это улучшает качество очистки (эффективность задержания примесей).
Уплотнение задержанных примесей увеличивает гидравлическое сопротивление фильтра и, при постоянном напоре, снижает его производительность. Снижение производительности фильтра обусловлено возрастанием его гидравлического сопротивления до 0,55-0,6 МПа (5,5-6,0 кгс/см2). Это служит сигналом для регенерации фильтра.
По окончании рабочего цикла отработавший фильтрующий материал с задержанными примесями сбрасывается с поверхности патронов при помощи специальной операции «шоковая регенерация или шоковый сброс» и сливается в канализацию или отстойник, после чего производится намыв нового слоя фильтрующего материала.
Длительность цикла фильтрования зависит от площади поверхности фильтрующего слоя, объема пропущенной через фильтр воды и от концентрации примесей в этой воде.
Качество фильтрования не зависит от увеличения напора воды и концентрации ее примесей, поскольку поры, образованные частицами фильтрующего материала не пропускают частицы примесей большего размера.
